皮带输送机

皮带输送机是工业生产中必不可少的输送设备，可以用来输送各种原料，在矿山中常用来输送：碎石、机制砂、煤炭、矿渣、水洗砂、钢渣、各种矿物料和工业附属品等。

皮带输送机按电机的安装形式可分为：内置电滚筒式、外置大小齿轮式、外置锥形齿一体式等。无论哪种形式的皮带输送机，工艺都非常成熟，都能满足生产需求。

由于移动破碎站应用较多，我们又设计了各种可方便伸缩的折叠式皮带输送机。

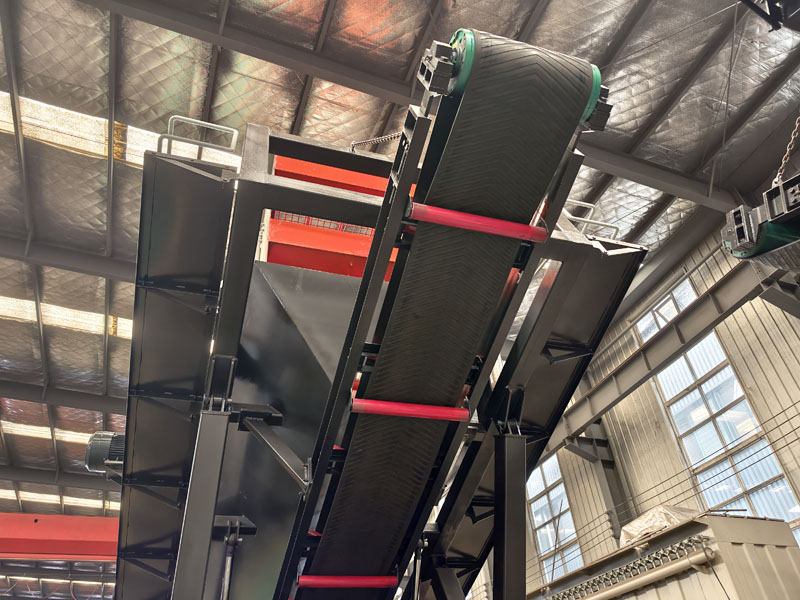

（↑移动破碎站上的输送设备）

皮带输送机的使用场景有很多，根据需求也可以做成移动式的皮带输送机。下面我们主要为大家介绍皮带输送机针对碎石、机制砂等矿物料的输送。

皮带输送机在各种工况下的使用参数：

使用位置	物料工况	推荐倾角	最大慎用倾角	优先带速(m/s)	建议料层厚度(mm)	关键设计&现场注意事项
破碎机出料皮带（粗碎）	大块原石、粗碎出料，块料80～300mm	12°～14°	≤15°	1.25/1.6	150～250	1.低速减少石料冲击砸皮带；2.加装缓冲托辊、挡料围裙；3.倾角超过15°必须配置逆止器
中碎/细碎进料皮带	中等碎石，块料20～80mm干燥石料	13°～15°	≤16°	1.6/2.0	120～200	控制进料均匀，避免局部堆料溜料
筛分进料皮带	混合碎石（5～80mm）干燥骨料	14°～16°	18°	1.6/2.0	100～180	卸料尽量居中，防止筛子偏载
筛下输送皮带（石子）	干燥碎石、成品石子（05/12/13料）	14°～16°	18°	1.6/2.0	80～150	棱角石料磨损强，优先选用耐磨输送带
筛下输送皮带（干砂）	干机制砂，粒径＜4.75mm	13°～15°	16°	1.6	70～120	细砂流动性好，倾角不宜顶上限；做好密封降尘
水洗系统输送皮带	湿砂、水洗骨料、含水碎石	≤12°	14°	1.25/1.6	80～140	水分降低摩擦系数，极易溜料；滚筒加装清扫器、防粘装置
成品料堆料皮带（斜升）	干燥成品砂石混合物料	14°～16°	18°	2.0/2.5	80～140	带宽≥1000mm再选用2.5m/s；转运点增设喷淋除尘
大倾角斜升皮带	各类干燥砂石，场地受限爬坡	15°～17°	18°	≤1.6	70～130	倾角≥15°标配逆止器；尽量降低带速，禁止满载急停机

皮带输送机根据带宽而命名的常见型号包括：400型、500型、650型、800型、1000型、1200型、1400型、1600型等。

皮带输送机在各工况中的建议使用参数表：

带宽 (mm)	输送物料粒径	推荐运行倾角	最大慎用倾角	推荐带速 (m/s)	稳定输送产量 (t/h)	核心设计备注
400	20~80mm碎石	11°~13°	14°	1.25/1.6	42~58	控制进料均匀
400	5~80mm混合骨料	12°~14°	15°	1.6	55~68	中小型辅线短途转运
400	0~30mm混合料	12°~14°	16°	1.6/2.0	65~82	成品细骨料短途转运
400	0~5mm干机制砂	11°~13°	15°	1.6	58~70	细砂流动性强，倾角要低
400	0~5mm水洗砂	≤11°	13°	1.25/1.6	52~64	须降低倾角，加装清扫器
500	80~300mm粗破后	12°~13°	≤15°	1.25	70~85	粗碎出料增设缓冲托辊组
500	20~80mm碎石	12°~14°	16°	1.25/1.6	86~112	中碎进出料常用带宽
500	5~80mm混合骨料	13°~15°	17°	1.6	108~130	筛分下层短途输送
500	0~30mm混合料	13°~15°	17°	1.6/2.0	125~158	成品骨料转运
500	0~5mm干机制砂	12°~14°	16°	1.6	110~132	干砂做好密封降尘
500	0~5mm水洗砂	≤12°	14°	1.25/1.6	98~118	易粘料，加装螺旋清扫器
650	80~300mm粗破后	12°~14°	≤15°	1.25/1.6	125~155	砂石线粗碎出料主流带宽
650	20~80mm碎石	13°~15°	16°	1.6	158~190	中碎、筛分进料皮带常用
650	5~80mm混合骨料	13°~15°	17°	1.6	180~215	筛上、筛下混合石料输送
650	0~30mm混合料	14°~16°	17°	1.6/2.0	210~260	成品石子转运堆料
650	0~5mm干机制砂	13°~15°	16°	1.6	185~220	制砂机出料皮带常用
650	0~5mm水洗砂	≤12°	14°	1.25/1.6	162~195	水洗车间输送标配带宽
800	80~300mm粗破后	12°~14°	≤15°	1.25/1.6	210~260	骨料线粗碎主线首选
800	20~80mm碎石	13°~15°	17°	1.6	265~315	筛分进料最通用带宽
800	5~80mm混合骨料	14°~16°	17°	1.6/2.0	300~365	筛分系统主线输送
800	0~30mm混合料	14°~16°	18°	2.0	350~420	成品料堆料皮带
800	0~5mm干机制砂	13°~15°	16°	1.6/2.0	310~375	大规模制砂生产线出料
800	0~5mm水洗砂	≤12°	14°	1.6	275~330	大型水洗砂石生产线
1000	80~300mm粗破后	12°~14°	≤15°	1.6	340~405	千万吨级骨料厂粗碎主线
1000	20~80mm碎石	13°~15°	17°	1.6/2.0	410~490	筛分系统主线主流带宽
1000	5~80mm混合骨料	14°~16°	18°	2.0	470~560	长距离石料输送主线
1000	0~30mm混合料	14°~16°	18°	2.0/2.5	540~640	成品大规模堆料皮带
1000	0~5mm干机制砂	13°~15°	16°	2.0	480~570	大型集中制砂生产线
1000	0~5mm水洗砂	≤12°	14°	1.6/2.0	425~510	大型水洗骨料项目
1200	80~300mm粗破后	12°~14°	≤15°	1.6	490~580	露天矿粗碎长距离输送
1200	20~80mm碎石	13°~15°	17°	1.6/2.0	590~700	大型骨料线筛分主线
1200	5~80mm混合骨料	14°~16°	18°	2.0	670~790	长距离重载输送
1200	0~30mm混合料	14°~16°	18°	2.0/2.5	770~910	大规模成品料转运
1200	0~5mm干机制砂	13°~15°	16°	2.0	690~815	超大规模集中制砂项目
1200	0~5mm水洗砂	≤12°	14°	1.6/2.0	610~730	大型水洗骨料基地
1400	80~300mm粗破后	12°~14°	≤15°	1.6	660~780	特大型露天矿山粗碎输送
1400	20~80mm碎石	13°~15°	17°	2.0	790~930	千万吨级砂石项目主线
1400	5~80mm混合骨料	14°~16°	18°	2.0	890~1050	长距离重载廊道皮带
1400	0~30mm混合料	14°~16°	18°	2.0/2.5	1020~1200	大型成品料场堆料主线
1400	0~5mm干机制砂	13°~15°	16°	2.0	910~1070	规模化集中制砂基地
1400	0~5mm水洗砂	≤12°	14°	1.6/2.0	800~960	大型湿法砂石生产线
1600	80~300mm粗破后	12°~14°	≤15°	1.6	860~1020	露天矿长距离输送廊道
1600	20~80mm碎石	13°~15°	17°	2.0	1030~1210	年产千万吨骨料线主配
1600	5~80mm混合骨料	14°~16°	18°	2.0	1160~1370	长距离密闭廊道重载皮带
1600	0~30mm混合料	14°~16°	18°	2.0/2.5	1330~1560	大型成品骨料集中转运
1600	0~5mm干机制砂	13°~15°	16°	2.0	1180~1390	特大型集中制砂项目
1600	0~5mm水洗砂	≤12°	14°	1.6/2.0	1040~1240	超大型湿法骨料产业园

皮带输送机技术参数：（通用稳定产量）

皮带宽度 (mm)	输送长度（m）功率（kw）			输送速度 （m/s）	输送量 （t/h）
400	≤12/2.2	12-20/2.2-4	20-25/3.5-7.5	1.25-2.0	30-60
500	≤12/3	12-20/3-5.5	20-30/5.5-7.5	1.25-2.0	40-80
650	≤12/4	12-20/4-5.5	20-30/5.5-11	1.25-2.0	80-120
800	≤10/4	10-15/4-5.5	15-30/5.5-15	1.25-2.0	120-200
1000	≤10/5.5	10-20/5.5-11	20-40/11-22	1.25-2.0	200-320
1200	≤10/7.5	10-20/7.5-15	20-40/15-30	1.25-2.0	290-480
1400	≤10/11	10-20/11-22	20-40/22-45	1.25-2.0	400-680
1600	≤10/15	10-20/22-30	20-50/30-75	1.25-2.0	600-1080

说明：皮带输送机在使用的过程中，因输送物料的比重、湿度、粒度、倾斜度、输送速度、料层厚度、入料均匀度等因素影响，输送量会稍有差别，以上仅为参考，具体以实况为准。

皮带输送机的长度，需根据用户的场地和实际需求而定，因此，皮带输送机没有固定长度。

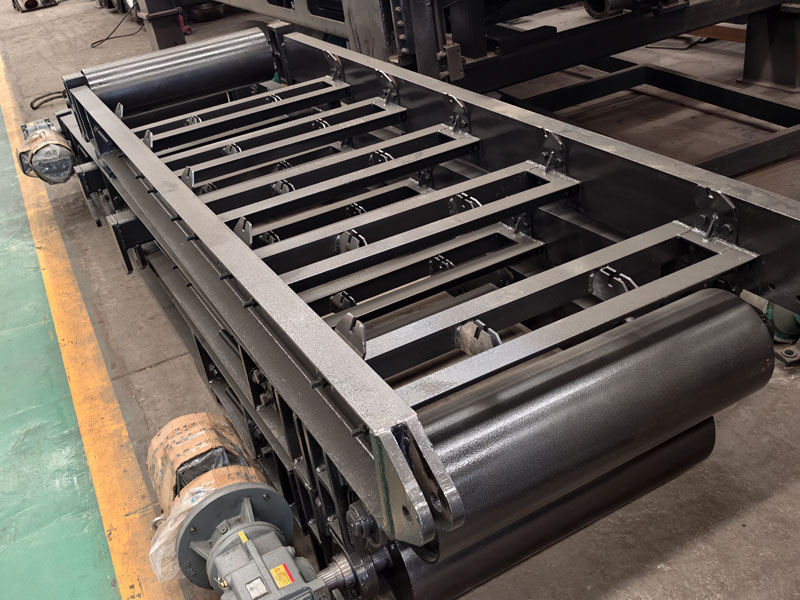

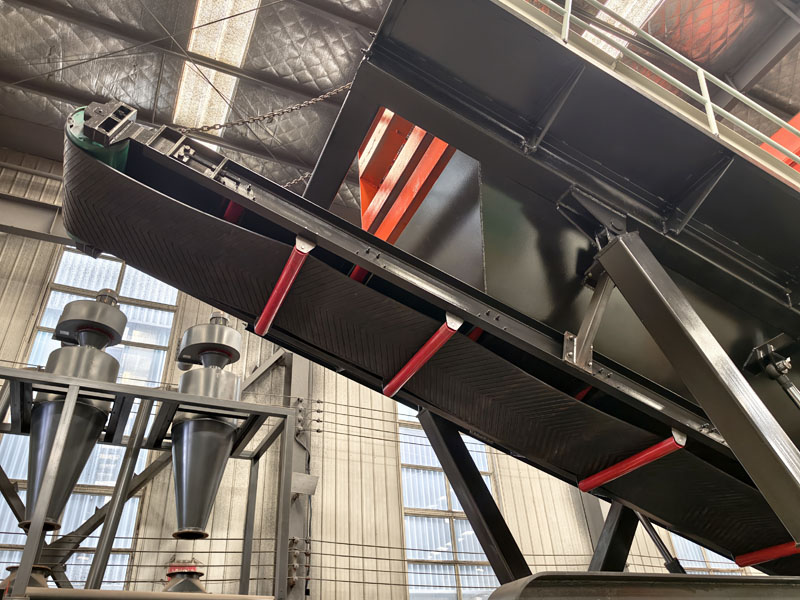

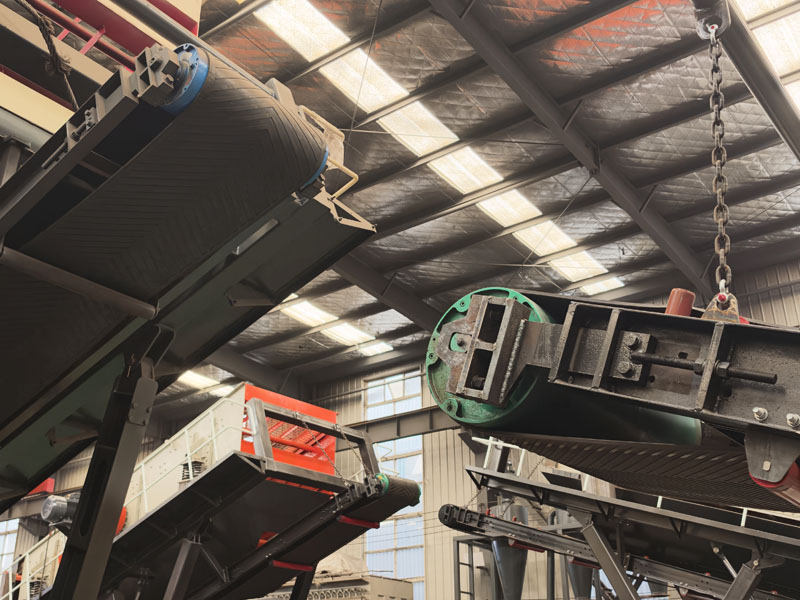

下面是车间移动破碎站上的皮带输送机实拍：

皮带输送机上的皮带是主要易损件，同时石料生产线粗破下面的成品较大，建议采用保护措施，尤其是重锤破、反击破打成的碎石，下料时对皮带破坏较大，需要安装缓冲装置。

我们专业生产各种皮带输送机，若有需求欢迎随时询价。
